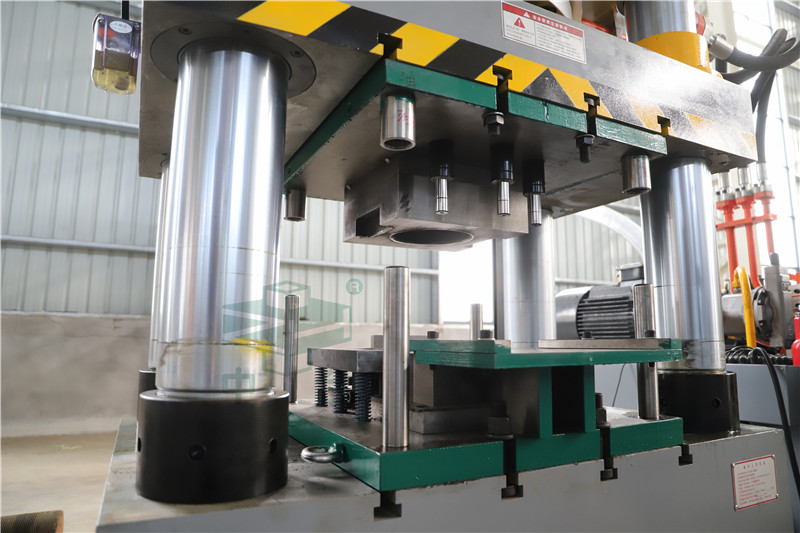

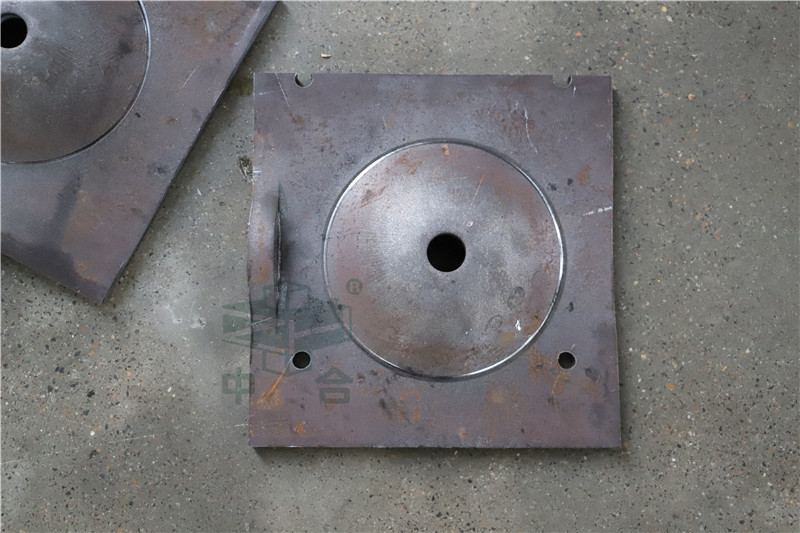

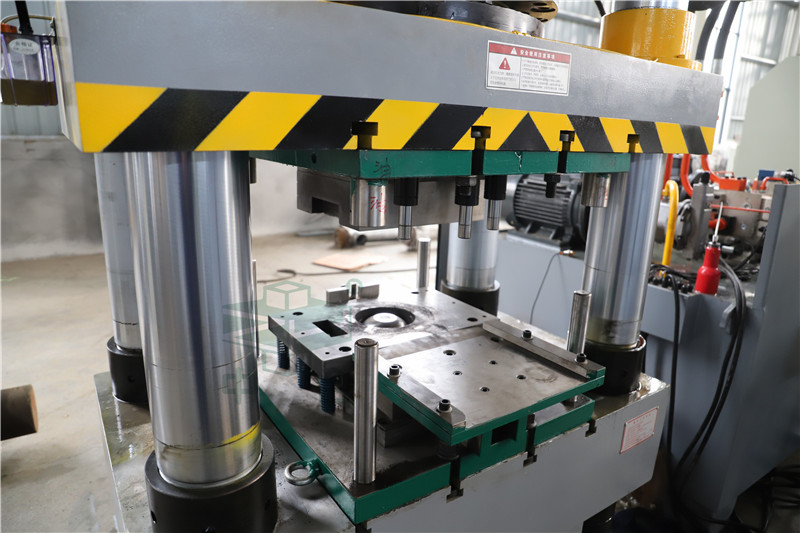

500噸錨桿托盤生產線是山西客戶定制用于礦用錨桿托盤生產的自動生產線，屬于鋼板壓型，一次性完成裁斷、壓型。錨桿托盤是跟錨桿配套的產品，錨桿托盤和錨索托盤都是重要的礦用支護裝置,有方形、圓形、W型等多種樣式。目前錨桿托盤的生產設備主要是錨桿托盤液壓機大多采用三梁四柱液壓機結構形式，常用的有315噸液壓機、400噸液壓機、500噸液壓機、630噸液壓機、800噸液壓機。根據鋼板的厚度和材料性質等選擇不同噸位的產品。此次山西客戶定制錨桿托生產線隆起高，并單獨定制一個凸起，如下圖：

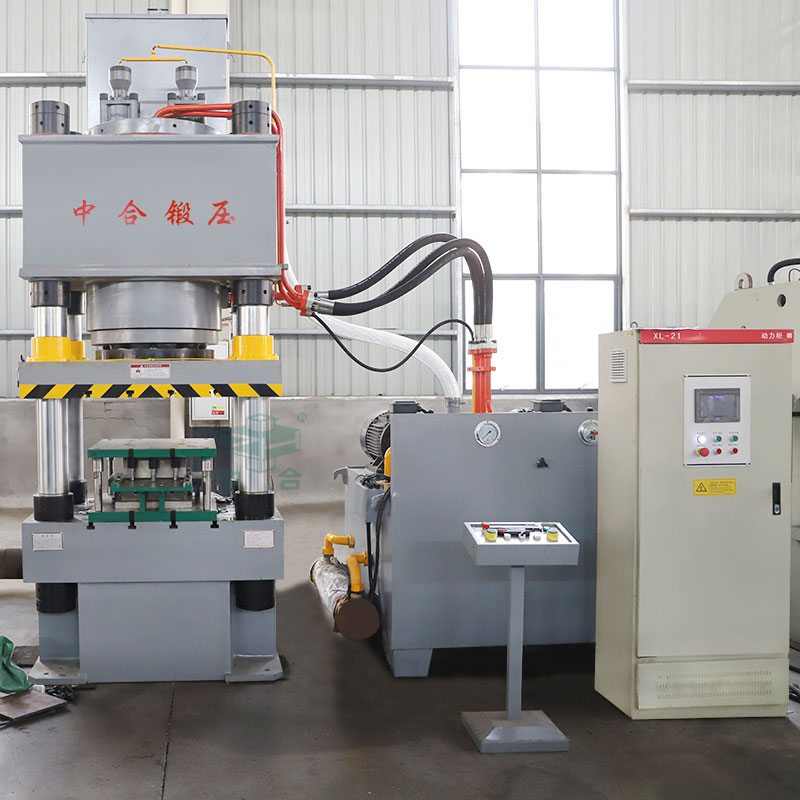

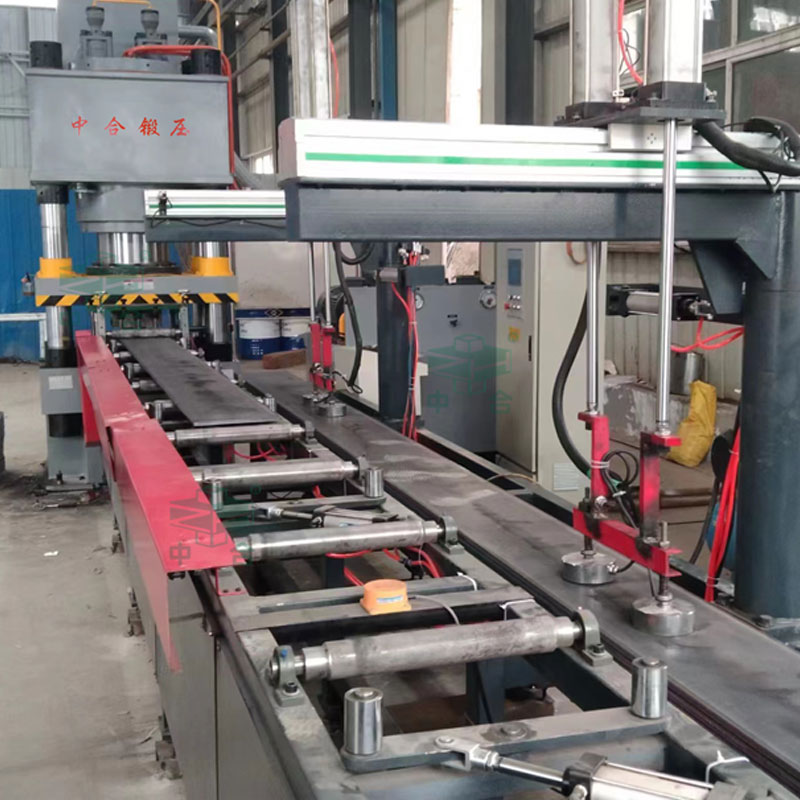

500噸錨桿托盤生產線-鋼板壓型設備采用的是以500噸四柱液壓機為主機，輔助送料機、碼垛機組成的一條生產線，整個生產過程操作簡單方便， 一次模壓剪切成型，生產效率高,，為礦山企業帶來了更大的經濟效益,是目前錨桿托盤生產制造的理想設備。如下圖：
500噸錨桿托盤生產線的特點：
（1）自動化程度高
錨桿托盤生產線采用PLC控系統控制，一鍵操作，可自動完成自動送料、自動校正、自動模壓裁切、自動推料、自動碼垛等生產工序，減少勞動人工、減輕勞動強度；
（2）生產效率高
500噸錨桿托盤生產線生產大尺寸托盤(400*400)生產效率可達5塊/min，小尺寸托盤（150*150以下）可達10塊/min以上，較人工錨桿托盤生產方式生產效率有較大提高；
（3）加工范圍廣，精度高
錨桿托盤自動生產線除可生產常規的碟型托盤外，還可生產U型、W型等形狀托盤，適合強度500MPa以下、外形尺寸400*400mm以下、厚度20mm以下各種材質托盤。加工精度誤差±2mm。
（4）安全生產
錨桿托盤自動生產線有全套的電氣、機械等安全防護措施，在錨桿托盤生產過程中，操作人員不與設備的任何帶電、旋轉、移動部件接觸，杜絕了安全生產事故；
500噸錨桿托盤液壓機機身為三梁四柱四螺母式結構，具有足夠強度和剛度，三梁均為高強度鑄鐵件，抗偏載。滑快以四根立柱為導向上下運動，精確度高。為了提高立柱表面的耐磨性能立柱導向部分采用表面淬火，主缸采用45＃鋼。工作臺面有T型槽，方便固定模具。
