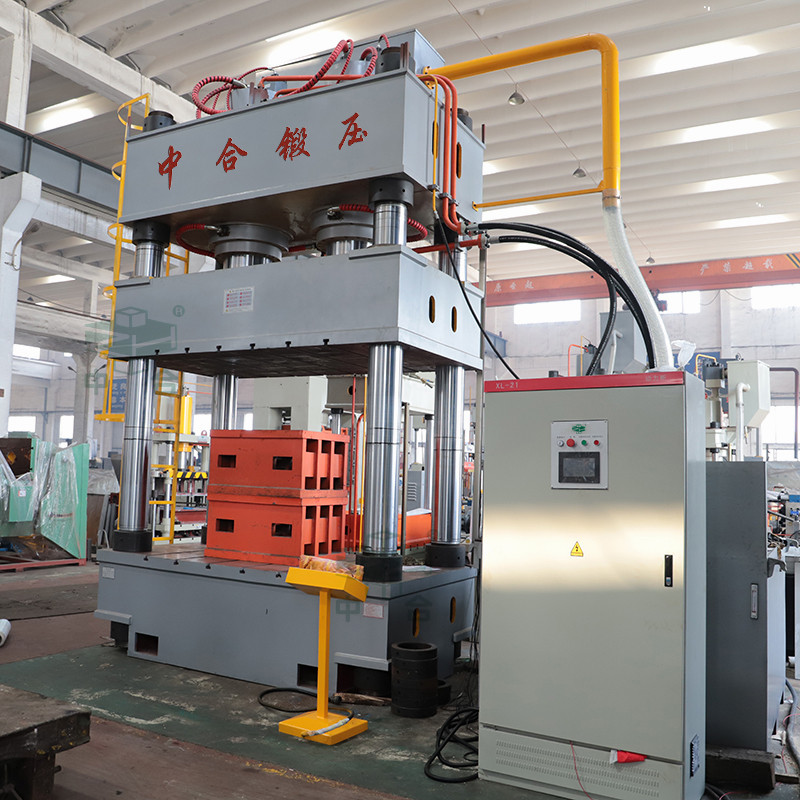

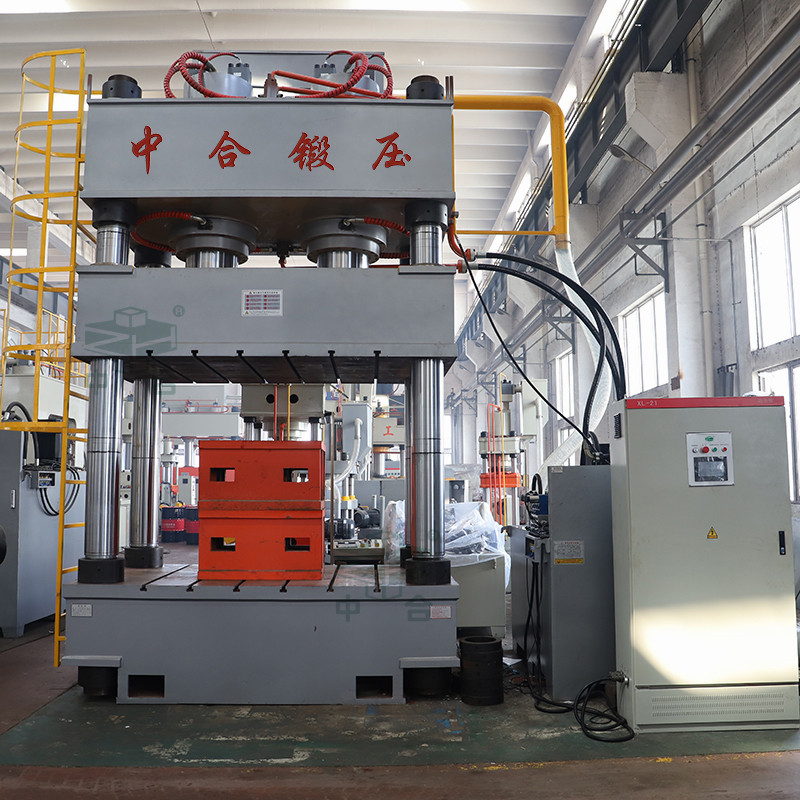

800噸伺服液壓機采用三梁四柱結構，在普通800噸液壓機的基礎上增加伺服液壓控制系統，具有節能、高效、發熱少、噪音低、控制精度高的特點，是客戶定制用于SMC成型的設備。800噸伺服液壓機的實拍圖如下：

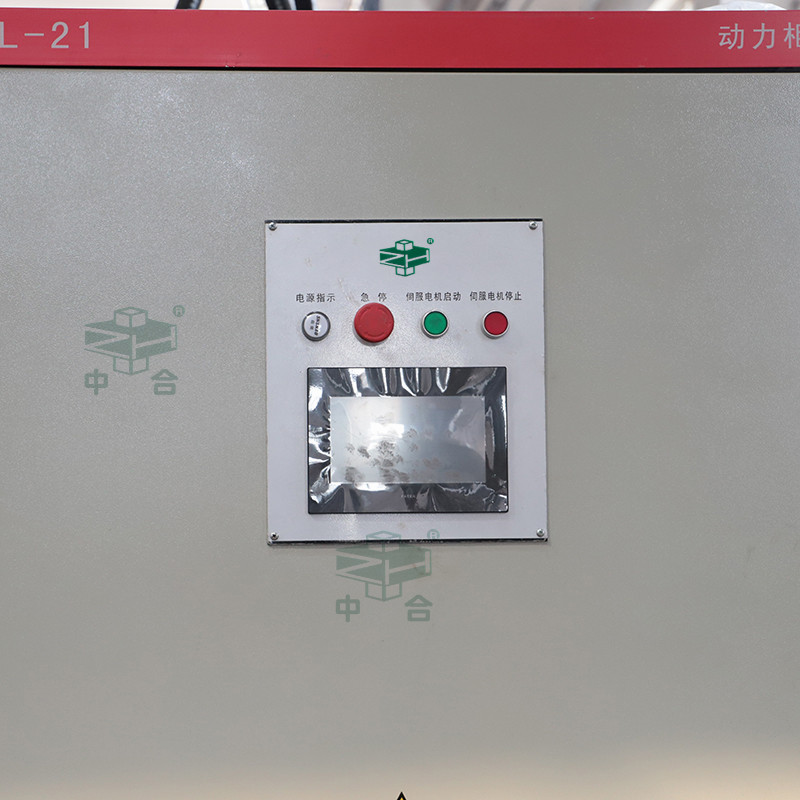

伺服液壓機一般單獨配有電器柜，用于伺服動力的控制，如下圖：
伺服驅動液壓機（簡稱伺服液壓機）是應用伺服電機驅動主傳動油泵，減少控制閥回路，對液壓機滑塊進行控制的一種節能高效液壓機。適用于沖壓、模鍛、壓裝、校直等工藝。
伺服液壓機與普通液壓機比較，系統總體控制中不含比例伺服閥或比例泵環節，服驅動液壓機具有節能、噪聲低、溫升小、柔性好、效率高、維修方便等優點，可以取代現有的大多數普通液壓機，具有廣泛的市場前景。與傳統液壓機比較節能效果顯著，根據加工工藝和生產節拍不同，伺服驅動液壓機比較傳統液壓機可節電 20%～60%。
伺服液壓控制系統的特點：
（一）節能：
本電液伺服驅動液壓機與傳統液壓機比較節能效果顯著，根據加工工藝和生產節拍不同，伺服驅動液壓機可節電20%-60%。
（1）在滑塊快下及滑塊在上限位靜止時，伺服電機不轉動，故不消耗電能。傳統液壓機電機仍在額定轉速下轉動，仍需要消耗額定功率的20%-30%的電能（包括電機電纜 油泵的摩擦 液壓通道阻力 閥的壓降 機械傳動的連接等消耗的能量）。
（2）伺服驅動液壓機在保壓階段，伺服電機的轉速僅僅補充油泵及系統的滲漏，轉速一般在100rpm-1500rpm之間，消耗功率只是額定功率的1%-10%。傳統液壓機根據保壓方式不同，在保壓階段實際消耗功率為額定功率的30%-100%。
（3）伺服電機的效率和普通電機相比較來看，效果高出1%-3%左右，這決定了伺服驅動液壓機更加節能。
（二）噪音低：
本電液伺服驅動液壓機的油泵采用低噪音泵，傳統液壓機一般采用軸向柱塞泵，在同樣的流量和壓力下低噪音泵的噪音比軸向柱塞泵低5dB-10dB.伺服驅動液壓機在壓制和回程時電機在額定轉速下運行，其排放噪音比傳統液壓機低5dB-10dB.在滑塊快下機液壓機靜止時，伺服電機轉速為0，所以伺服驅動液壓機基本沒有噪音排放。在保壓階段由于電機轉速很低，伺服驅動液壓機的噪音一般小于80dB,而傳統液壓機的噪音為80dB-100dB。
（三）發熱少：
減少制冷成本，減少液壓油成本，伺服驅動液壓機液壓系統無溢流發熱，在滑塊靜止時無流量流動，故無液壓阻力發熱，其液壓系統發熱量一般為傳統液壓機的10%-30%。由于系統發熱量少，一般伺服驅動液壓機可不設液壓油冷卻系統，部分發熱量較大的可設置小功率的冷卻系統。
用油量和油箱比一般液壓機要小：由于油泵大多數時間為零轉速和發熱點小的特點，伺服控制液壓機的油箱可以比傳統液壓機油箱小，換油時間也可以延長，故伺服驅動液壓機消耗的液壓油一般只有傳統液壓機的50%左右。自動化程度高 柔性好 精度高伺服驅動液壓機的壓力 速度 位置為全閉環數字控制，自動化程度高，精度好。另外其壓力 速度可編程控制，滿足各種工藝要求。
（四）效率高：
通過適當?shù)募訙p速控制及能量優化，伺服控制液壓機的速度可大幅提高，工作節拍比傳統液壓機提高數倍，可達到10/min-15/min。
（五）控制精度高：
伺服油泵系統壓力控制環節為閉環控制，由壓力傳感器測量系統壓力，測量的壓力不隨油溫 油液粘度的變化而變化，所以壓力控制精度高，重復性好，提高產品的質量穩定性。
（六）維修保養方便：
由于取消了液壓系統中的比例伺服液壓閥 調速回路 調壓回路，液壓系統大大簡化。對液壓油的清潔度要求遠遠小于液壓比例伺服系統，減少了液壓油污染對系統的影響。
